殼管式冷凝器的結構
殼管式冷凝器主要由外殼、管板(又稱花板)、管束、頂蓋(又稱封頭)等部件構成。在圓形外殼內裝入平行管束,管式兩端固定在管板上。管子在管板上的固定方法一般采用焊接法或脹管法。裝有進口或出口管的頂蓋用螺釘與外殼兩端法蘭相連,頂蓋與管板之間構成流體的分配室。是目前應用廣泛的一種,其結構簡單、堅固,制造容易,材料范圍廣泛,處理能力可以很大,適應性強。
進行熱交換時,冷卻水由頂蓋的連接管進入,在管內流動,這條路徑稱為管程;有害蒸氣在管束與殼體之間的空隙內流動,這條路徑稱為殼程;管束的表面積就是傳熱面積。在冷凝回收不論是對飽和蒸氣的冷凝還是對含不凝氣的冷凝過程中,一般情況下,在臥式冷凝器的殼程冷凝,因為無論從傳熱、壓力降及清掃方面都比較合理。
我廠生產的殼管式冷凝器、列管式冷凝器,按材質分為碳鋼列管式冷凝器、不銹鋼列管式冷凝器和碳鋼與不銹鋼混合列管式冷凝三種,按形式分為固定管板式、浮頭式、U型管式換熱器,按結構分為單管程、雙管程和多管程。傳熱面積0.5-500m2,可根據用戶需要定制。
殼管式冷凝器的分類
(1)固定管板式換熱器:結構簡單、緊湊、能承受較高的壓力,造價低,管程清洗方便,管子損壞時易于堵塞或更換
(2)浮頭式換熱器:管內和管間易于清洗,不會產生熱應力;
(3)U形管換熱器:只有一塊管板,管束由多根U形管束組成,管的兩端固定在同一塊管板上,管子可以自由伸縮。當殼體與U形換熱器有溫差時,不會產生熱應力。
(4)滑動管板式換熱器:結構簡單,造價低廉,必要時可在管箱增設隔板,強化傳熱。
殼管式冷凝器的特點
(1)臥式殼程冷凝膜傳熱系數要比立式管內或管外的膜傳熱系數高數倍,同時不凝物不會在死角積累起來不易排出。
(2)冷卻水走管內便于清掃水垢。水走管內容易保證有較高的流速,這對降低水垢生成的速度與提高水膜的傳熱系數都有好處。
(3)臥式列管式冷凝器,使低層管子處于冷卻水進口處,而使冷凝液積于底層,以便降低冷凝液的溫度。在表面冷凝系統中,對冷凝液進一步冷卻很重要,如果冷凝系統中的溫度較高,一接觸空氣有機氣體就會有大量揮發,一般冷凝液的出口溫度要求在60℃或更低。當然也可以增加一個單獨的冷卻器,不過這樣要增加費用。
主要技術參數(供參考)

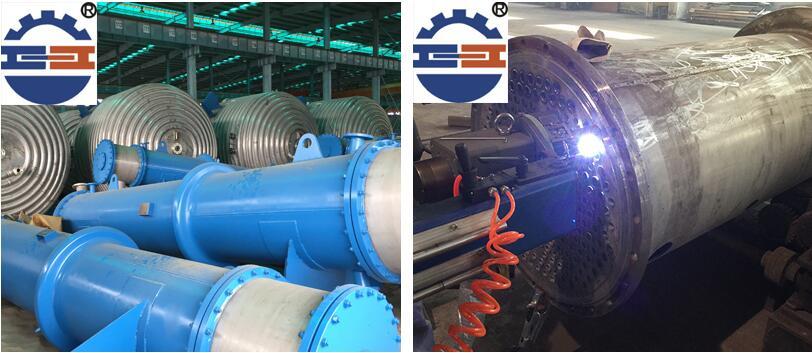

所有列管式冷凝器圖片均為實物拍攝,由于產品不斷更新,具體參數請聯系我公司。
