列管冷凝器

列管式冷卻器特點：采用裸管（表面未軋翅片）式傳熱管，管外界膜傳熱系數高，抗污染能力強；列管式冷卻器冷卻管采用優質紫銅管，并加工成翅片形散熱片，產品體積小、熱交換面積大；列管式冷卻器螺旋形導流板，使被冷卻液體成螺旋形連續均勻滾動流動，克服了折流式導板所產生的冷熱...

全國統一訂購熱線：0510-85189090

立即咨詢

列管式冷卻器特點

采用裸管（表面未軋翅片）式傳熱管，管外界膜傳熱系數高，抗污染能力強；列管式冷卻器冷卻管采用優質紫銅管，并加工成翅片形散熱片，產品體積小、熱交換面積大；列管式冷卻器螺旋形導流板，使被冷卻液體成螺旋形連續均勻滾動流動，克服了折流式導板所產生的冷熱交換效率；列管式冷卻器采用脹管式封口，克服了材料經高溫焊接后產生的不良變化；結構性能良好，密封性能穩定，傳熱效率高、結構緊湊、占地面小

無錫華邦智能裝備有限公司是一家專業生產不銹鋼列管冷凝器、列管冷凝器、列管式冷凝器及相關設備的生產廠家，公司生產資質齊全，各種規格都可以定制。

列管冷凝器的結構

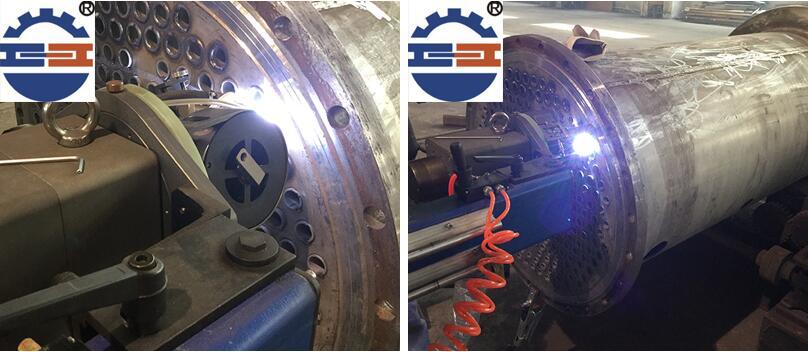

列管式冷凝器主要由外殼、管板(又稱花板)、管束、頂蓋(又稱封頭)等部件構成。在圓形外殼內裝入平行管束，管式兩端固定在管板上。管子在管板上的固定方法一般采用焊接法或脹管法。裝有進口或出口管的頂蓋用螺釘與外殼兩端法蘭相連，頂蓋與管板之間構成流體的分配室。是目前應用廣泛的一種，其結構簡單、堅固，制造容易，材料范圍廣泛，處理能力可以很大，適應性強。

進行熱交換時，冷卻水由頂蓋的連接管進入，在管內流動，這條路徑稱為管程；有害蒸氣在管束與殼體之間的空隙內流動，這條路徑稱為殼程；管束的表面積就是傳熱面積。在冷凝回收不論是對飽和蒸氣的冷凝還是對含不凝氣的冷凝過程中，一般情況下，在臥式冷凝器的殼程冷凝，因為無論從傳熱、壓力降及清掃方面都比較合理。

列管冷凝器的分類

（1）固定管板式換熱器：結構簡單、緊湊、能承受較高的壓力，造價低，管程清洗方便，管子損壞時易于堵塞或更換

（2）浮頭式換熱器：管內和管間易于清洗，不會產生熱應力；

（3）U形管換熱器：只有一塊管板，管束由多根U形管束組成，管的兩端固定在同一塊管板上，管子可以自由伸縮。當殼體與U形換熱器有溫差時，不會產生熱應力。

（4）滑動管板式換熱器：結構簡單，造價低廉，必要時可在管箱增設隔板，強化傳熱。

列管冷凝器參數表

所有列管冷凝器圖片均為我公司實物拍攝，具體參數請咨詢我公司。
